一、双代号网络计划

(一)双代号网络计划的基本概念
       双代号网络图是以箭线及其两端节点的编号表示工作的网络图。
       每一条箭线表示一项工作，工作名称标注在箭线的上方，完成该项工作的持续时间标注在箭线的下方。
       在双代号网络图中，任意一条实箭线都要占用时间、消耗资源(有时只占时间，不消耗资源，如混凝土养护)
       在双代号网络图中，为了正确表达图中工作之间的逻辑关系，往往需要应用虚箭线。虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路的作用。
       箭线可以为直线、折线或斜线，但其行进方向均应从左到右。
        紧排在本项工作之前的工作称之为紧前工作，紧排在本项工作之后的工作称之为紧后工作，与之平行进行的工作称之为平行工作。
       在各条线路中，有一条或几条线路的总时间最长，称为关键路线。

(二)双代号网络计划的绘图规则

1、必须正确表达已定的逻辑关系
2、严禁出现循环回路
3、在节点之间严禁出现带双向箭头或无箭头的连线
4、严禁出现没有箭头节点或没有箭尾节点的箭线
5、箭线不宜交叉，当交叉不可避免时，可用过桥法或指向法。
6、应只有一个起点节点和终点节点
【例】关于双代号网络图绘图规则的说法，正确是(  )
    A. 箭线不能交叉
    B.关键工作必须安排在图面中心
    C.只有一个起点节点
    D.工作箭线只能用水平线

(三)双代号网络计划时间参数的计算

工期泛指完成任务所需要的时间，一般有以下三种：
计算工期：根据网络计划时间参数计算出来的工期。
要求工期：任务委托人所要求的工期。
计划工期：根据要求工期和计算工期所确定的作为实施目标的工期。

网络计划中工作的六时间参数：

最早开始时间(ES)：是指各紧前工作全部完成后，工作i-j有可能开始的最早时间。
最早完成时间(EF)：是指各紧前工作全部完成后，工作i-j有可能完成的最早时间。
最迟开始时间(LS)：是指在不影响整个任务按期完成的前提下，工作i-j必须开始的最迟时间。
最迟完成时间(LF)：是指在不影响整个任务按期完成的前提下，工作i-j必须完成的最迟时间。
总时差(TF)：是指在不影响总工期的前提下，工作i-j可以利用的机动时间。
自由时差(FF)：是指在不影响紧后工作最早开始的前提下，工作i-j可以利用的机动时间。

注：

1、工作的最早完成时间等于本工作的最早开始时间与其持续时间之和。
2、工作的最迟开始时间等于本工作的最迟完成时间与其持续时间之差。
3、对于同一项工作而言，自由时差不会超过总时差。当工作的总时差为零时，其自由时差必然为零。

二、单代号网络计划

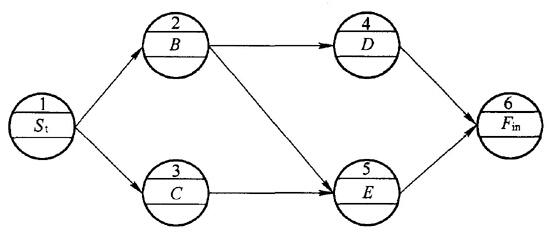

       单代号网络是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图，并在节点中加注工作代号、名称和持续时间。

(一)单代号网络图的特点
单代号网络图与双代号网络图相比，具有以下特点：
1、工作之间的逻辑关系容易表达，且不用虚箭线，故绘图较简单；
2、网络图便于检查和修改；
3、工作持续时间表示在节点之中，没有长度，故不够形象直观；
4、表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象

(二)单代号网络图的基本符号

       单代号网络图中的每一个节点表示一项工作，节点宜用圆圈或矩形表示。

       一项工作必须有唯一的一个节点和相应的一个编号。

       单代号网络图的箭线表示紧邻工作之间的逻辑关系，故不占用时间，也不消耗资源。

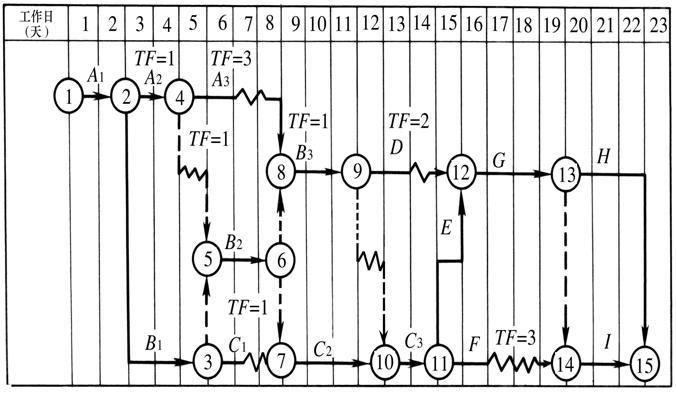

三、双代号时标网络计划

1、双代号时标网络计划是以时间坐标为尺度编制的网络计划。以实箭线表示工作，虚箭线表示虚工作，以波形线表示工作的自由时差。
2、时标网络计划能在图上直接显示出各项工作的开始与完成时间，工作的自由时差及关键线路。
3、虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示。
